2021款单通道仪器操作
2024-01-17
返回

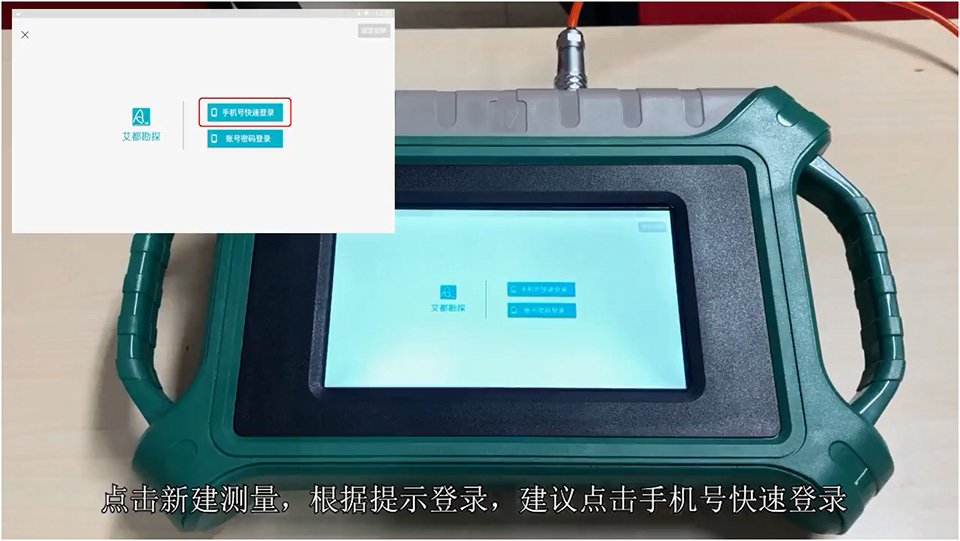

打开仪器电源，稍等约30秒，进入仪器主界面，首次使用需要连接wifi和登录账号，按住屏幕左侧向右滑动，可调出隐藏菜单，点击设置，选择系统wifi设置，连接可使用的wifi网络后点击完成。返回主界面，点击新建测量，根据提示登录，建议使用手机号快速登录，输入手机验证码登录。
登录仪器

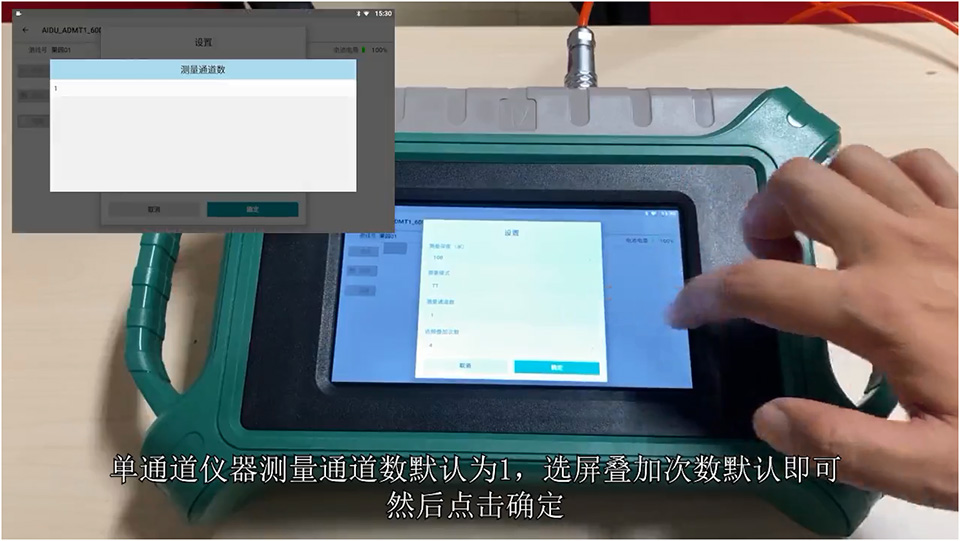

新建测量，输入名称来命名测线，如：果园01，制图X坐标默认值不需要改动，点击确认。接着选择一个合适的测量深度，深度越深测量时间越久。选择测量模式，有TT和MN两种模式，TT代表无线传感器测量模式，需要选配无线传感器，适合在岩石和混凝土等坚硬地面上测量；MN代表电极棒测量模式，需要电极插入土中使用。此次示范为无线传感器，选择TT模式，单通道的通道数为1，选频次数默认，点击确定。
参数设置

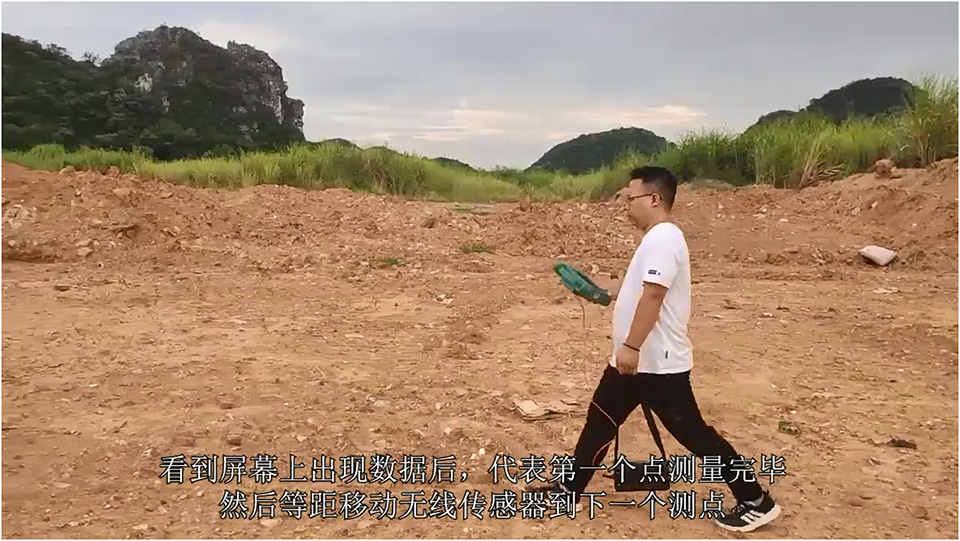

设置完毕，来到测量界面点击左侧测量按钮开始测量第一个点位，此时可以看到测量进度，根据测量深度不同等待时间不同，看到屏幕出现数据后，代表第一个点测量完毕，然后等距离移动无线传感器到下一个测点，再点击测量键开始测量第二个测点，重复操作测量6个点以上才可以成图，建议测10个点以上再绘图。
采集数据

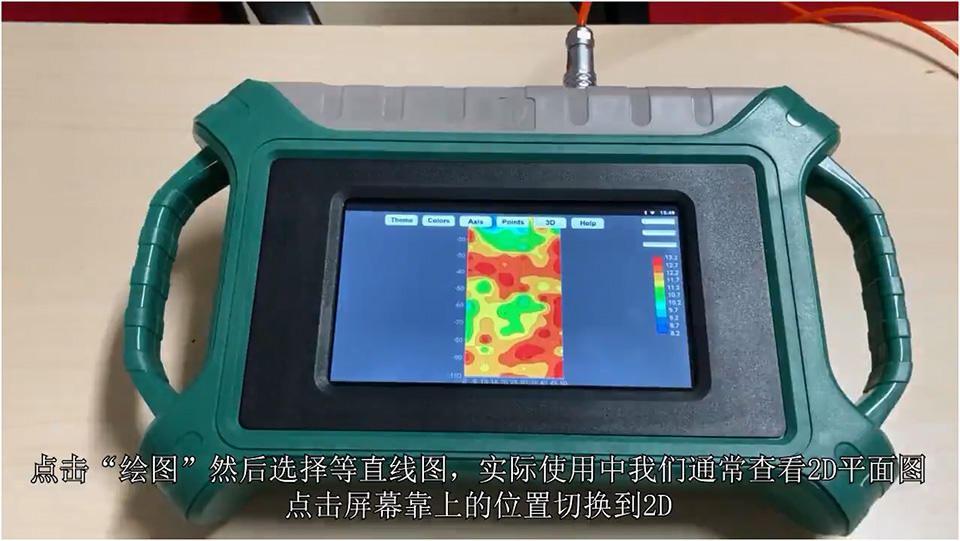

测量完毕后，点击左侧绘图，可绘制等值线图和曲线图，实际情况通常查看2D平面图，点击屏幕靠上的位置切换成2D图，通过图片分析地下资源布情况，点击右上角设置键，可以保存图片。仪器还支持生成曲线图，点击退出返回测量界面，点击绘图，选择曲线图，可以看到曲线图片，点击右上角深度选择，可以查看合适深度的曲线图信息。
绘制测试图
