ADB型堤坝管涌渗漏检测仪
  • 产品型号
    ADFS-6A型发送机,ADJS-N型接收机,ADMT-ZJLY-7型操控主机
  • 产品优势:
    本产品的接收机连接水下探头在水中测量定位,定位精度高,抗干扰能力强、操作简单;接收机全数字显示数据和曲线,还可以保持数据可以生成各种图形。
服务热线:400-902-5836


    ADB型堤坝管涌检测仪

    50年研发积累

    【性能稳定】【精准度高】


    保值换新


    购买仪器六个月内,保值原价升级其他产品

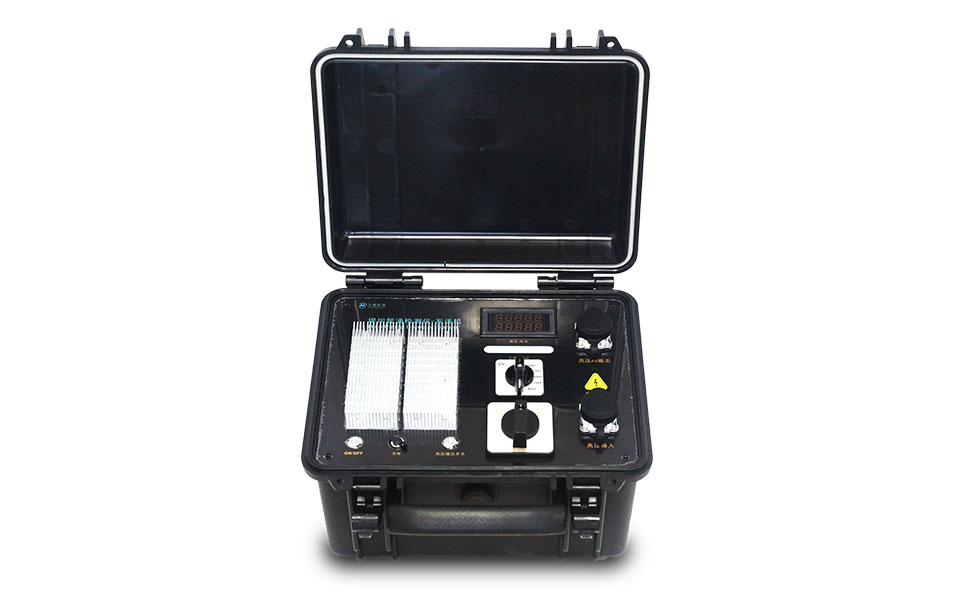

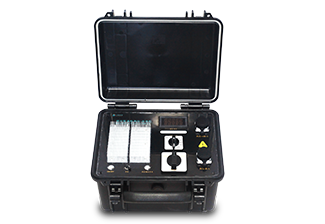

    ADB型堤坝管涌渗漏检测系统由ADFS-6A型发送机、ADJS-N型接收机、ADMT-ZJLY-7型智能操控终端组成,可选配:(1)ADB-TT型水下探头;(2)AD-3P型三分量单道水下软探头;(3)AD-6P型六分量单道水下软探头;(4)AD-20D1-6P型20道水下电缆; (5)AD-50D1-6P型50道水下电缆;(6)AD-2.5KW型升压电源;以“拟流场法”和”充电法”理论为基础,符合水利部门《堤防隐患探测规程》SL436-2008拟流场法和自然资源部门《地质勘查充电法技术规程》DZ-T0186-2020勘探精度要求。主要用于检测土坝、石坝或混凝土坝等各种坝体和坝基管涌渗漏。


    本产品的接收机连接水下探头在水中测量定位,既可以快速连续扫描测量主要异常区域和较大管涌通道入口,也可以高精度定位测量,定位误差小于1米。具有定位精度高,抗干扰能力强、操作简单等特点,能够在恶劣条件下快速检测并准确确定管涌的具体位置,改变以往单纯依靠人海战术的方式。接收机全数字显示数据和曲线,还可以保持数据可以生成各种图形。

    ADB型堤坝管涌渗漏检测仪

    快速出图

    快速出图

    精准稳定

    精准稳定

    抗干扰强

    抗干扰强

    简单高效

    简单高效

    满足您的多种需求

    Meet your various needs


    堤坝工程

    堤坝检测

    环保普查

    环保普查

    堤坝检测:蚁穴空洞、病险水库、堤坝管涌测漏、工程物探等勘查;

    环保普查:环保调查、垃圾填埋场测漏、地质灾害调查等勘探。

    六大优势 助您勘测无忧

    SIX ADVANTAGES TO HELP YOU EXPLORE WORRY-FREE

    1、定位精准度高

    ADB型堤坝检测仪接收机可快速扫描、精确定位和阵列定位等多种测量方式,定位误差小于1米

    2、抗干扰能力强

    ADB堤坝检测仪原理图发送和接收多组特殊频率信号可有效避开干扰源,大大提升抗干扰能力,能够在恶劣条件下快速检测并准确确定管涌的具体位置

    3、快速出图

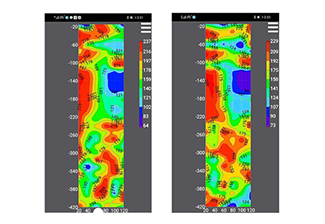

    ADB快速出图操控主机与测试系统无线连接,数据直接在操控主机上快速成图,并可以生成各种图形

    4、精准稳定

    重复测量精准稳定产品迭代升级,重复测量一致性高,性能稳定

    5、配置灵活

    水下探头可选配多种水下探头传感器,灵活配置适应多种应用场景需求

    6、终身技术支持

    完善的售后数据处理分析、仪器维修、在线技术指导等服务均为终身技术支持

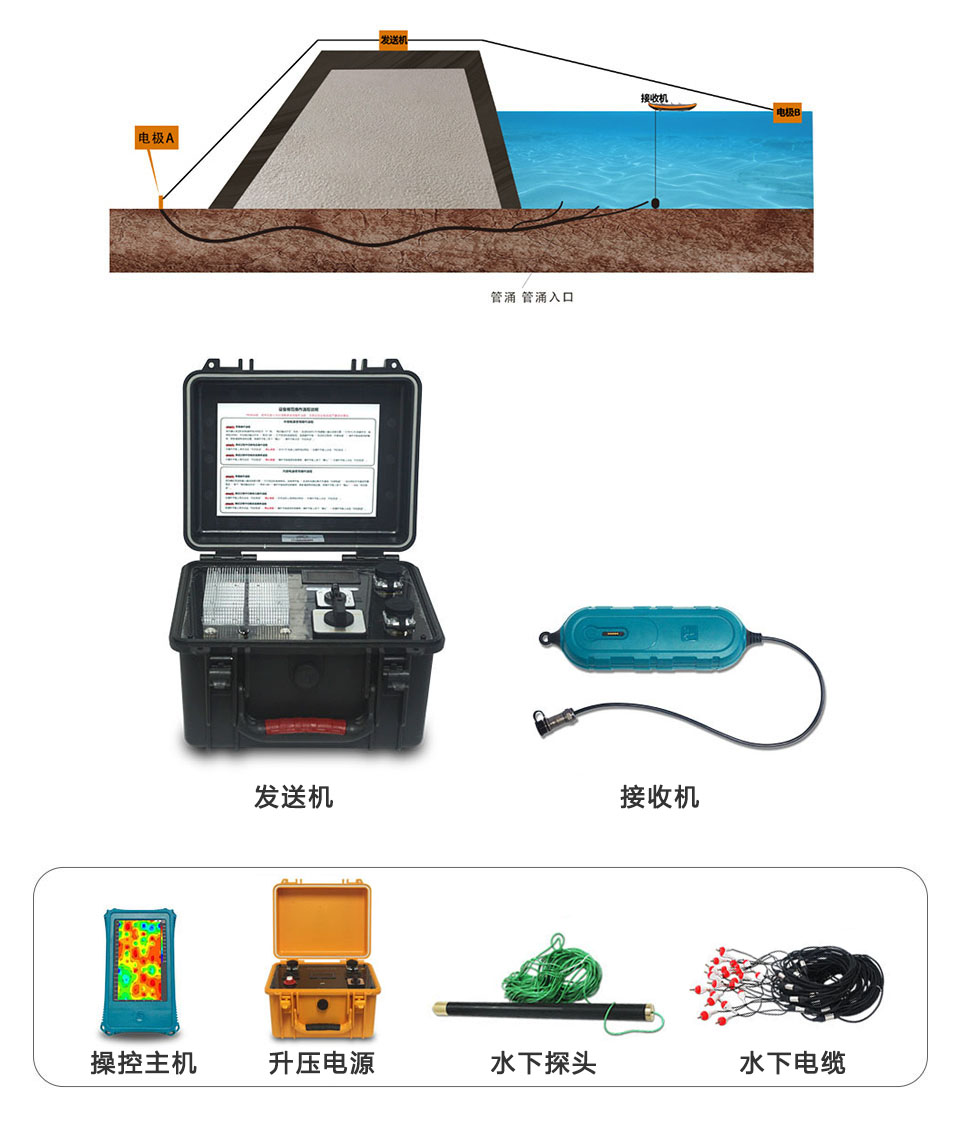

    工作原理

    数据精准可靠,操控主机快速成像

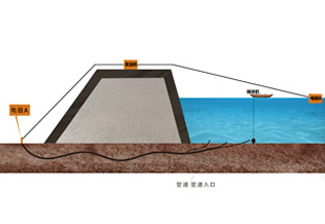

    ADB型堤坝管涌检测仪原理

    主要型号和技术参数

    型号ADFS-6A型 发送机
    输出电压100~600V 可调
    输出电流≤2A
    输出频率多组特殊频率可调整
    输出稳定性输出稳定性优于0.3%,并且在8小时内无漂移
    工作时间发送机由内部电池供电时工作时间约4小时,可外接高压电源输入
    发送机显示

    可实时显示发送的电压、电流、发射频率等

    保护功能发送机具有过压、过流保护,主动关断,并且蜂鸣器长响
    联机操作

    通过Wifi无线连接操控主机来设置发射频率等参数

    充电12V2A
    外形尺寸327*282*218mm
    重量7.3KG
    工作环境-20℃~+60℃,95%RH


    型号ADJS-N型 接收机
    接收频率可设置对于发送机的频率,接收中心频率为 f0,3dB 带宽≤1/f0
    接收灵敏度0.1mA/m2
    接收分辨率0.01mV
    接收稳定性当>2.5mV时均方相对误差为有位误差<±5mV,无位误差<±3mV;当≤2.5mV 时均方相对误差为有位误差0.2mV,无位误差0.1mV
    AD转换24位
    输入阻抗>1MΩ
    特别功能接收采用高性能触控开关、与操纵主机通过Wifi无线连接
    工频抗干扰>60dB
    接收机连接接收机可连接多种规格的水下探头, 并支持1-60通道连接输入
    充电8.4V 1A
    外形尺寸280mm*80mm*52mm
    重量0.6KG
    工作环境-20℃~+60℃,95%RH


    型号ADMT-ZJLY-7型 操控主机
    操作显示7寸IP高亮触摸屏、横竖屏自动切换
    分辨率800*1280
    连接方式多功能磁吸接头(含充电、USB、信号输入)、Wifi、蓝牙
    主要功能无线操控测试系统,深度可选、实时2D/3D绘图
    操作系统Android 8.1
    CPURK3288 四核A17
    内存2GB
    存储器16GB
    电池8.4V/6000mAH(可外接手机充电宝)
    功耗6W
    充电5V 1A,通用大部分手机充电器
    外形尺寸238*139*53mm
    重量0.99kg
    工作环境-20℃~+60℃,95%RH


    型号AD-2.5KW型 升压电源
    输出电压DC 0~600V 多档位可调
    输出功率≤2500W
    输入电压DC12V
    输入电流1-20A
    显示可实时显示发送的电压、电流
    外形尺寸327*282*218mm
    重量6.5KG
    工作环境-20℃~+60℃,95%RH

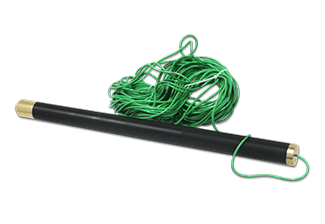

    型号ADB-TT型 水下探头
    水下探头长度930mm
    水下探头重量6Kg
    水下探头配线长度25m(其他长度可定制)
    水下探头防水深度100m
    传感器探头测量误差≤1m
    信号接收灵敏度0.1mA/m2
    工作温度-10℃~55℃
    储存温度-40℃~60℃


    型号AD-20D1-6P型 六分量水下软探头
    电缆长度45m
    电缆重量3.1kg
    电缆配线长度25m(其他长度可定制)
    电缆防水深度100m
    电缆传感器间距≤1m
    传感器数量20个
    传感器自动漂浮高度0.2m
    信号接受灵敏度0.1mA/m2
    工作温度-10°C~55°C
    储存温度-40°C~60°C
